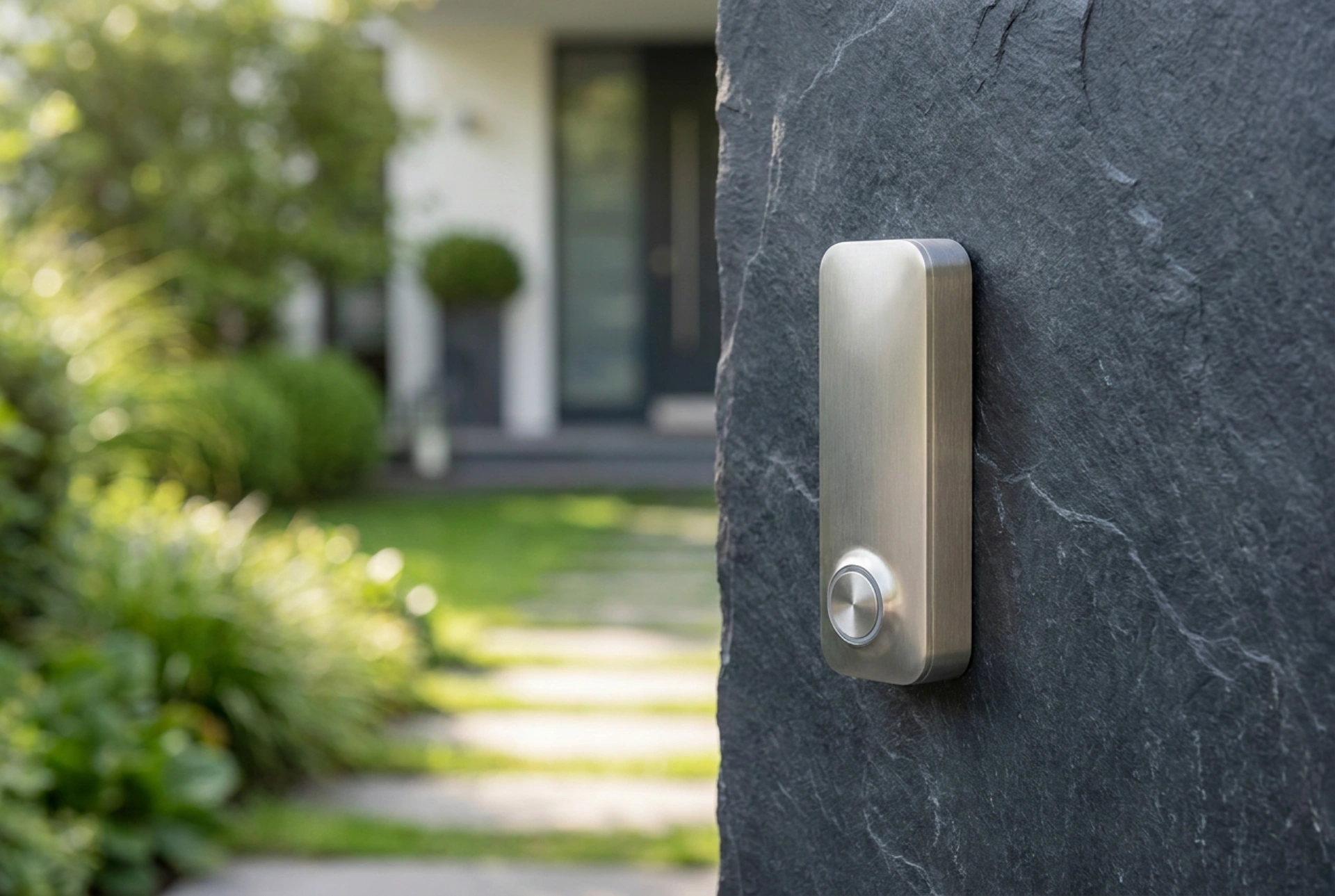

Bahçe kapısına entegre edilen elektrikli kilitli bir Wi-Fi diyafon sistemi, kablosuz veri iletişimi ile elektromanyetik kuvvetlerin hassas bir kombinasyonu sayesinde çalışır. Bu sistem, dış mekandaki ziyaretçi sinyalini dijital veri paketlerine dönüştürerek ev sahibinin mobil cihazına iletirken, eş zamanlı olarak düşük voltajlı bir akımla kapı kilidini fiziksel olarak açar.
Veri Akışı ve Wi-Fi Ağının Rolü
Akıllı diyafon üzerindeki çağrı butonuna basıldığında veya hareket sensörü tetiklendiğinde, cihazın dahili kamerası ve mikrofonu analog ses ve görüntü sinyallerini toplar. Bu sinyaller, analog-dijital dönüştürücü yardımıyla dijital veri paketlerine dönüştürülür. Wi-Fi modülü, bu verileri evdeki yönlendiriciye 2.4 GHz veya 5 GHz radyo dalgaları aracılığıyla iletir. 2.4 GHz frekansı, daha uzun dalga boyuna sahip olduğu için bahçe duvarı gibi fiziksel engelleri aşmada ve dış mekanda daha geniş kapsama alanı sağlamada tercih edilir. Alınan veri, bulut sunucuları veya yerel ağ üzerinden mobil uygulamaya şifrelenmiş olarak iletilir. Ev sahibi onay verdiğinde, tam tersi yönde bir komut sinyali gönderilerek kapı kilidini tetikleyecek röleye ulaşır.
Elektrikli Kilit Karşılığının Fiziksel Çalışma Mekanizması
Sistemin fiziksel olarak kapıyı açmasını sağlayan bileşen elektrikli kilit karşılığıdır. Bu mekanizma, elektromanyetizma prensiplerine göre çalışır. Kilit gövdesinin içinde bakır tel bobinlerden oluşan bir solenoid bulunur. Diyafondan veya merkezi kontrol ünitesinden kapıyı aç komutu geldiğinde, sisteme genellikle 12V veya 24V alternatif akım (AC) veya doğru akım (DC) düşük voltajlı bir elektrik akımı gönderilir. Bobinden geçen bu akım, geçici bir manyetik alan oluşturur. Bu manyetik alan, kilit içindeki metal pimi çekerek dil mekanizmasının serbest kalmasını sağlar. AC akımla çalışan kilitlerde bobinin yön değiştiren manyetik alanı nedeniyle karakteristik bir vızıltı sesi duyulurken, DC sistemler daha sessiz ve kararlı bir çekim kuvveti sunar. Akım kesildiğinde, dahili bir geri dönüş yayı pimi eski konumuna iterek kapıyı tekrar kilitli duruma getirir.
Güç Beslemesi ve Kablolama Dinamikleri
Her ne kadar veri iletimi Wi-Fi üzerinden kablosuz olarak gerçekleşse de, elektrikli kilit karşılığının ve dış ünite kamerasının çalışması sürekli ve kararlı bir güç kaynağı gerektirir. Sadece pille çalışan diyafonlar, elektrikli kilidi tetiklemek için gereken anlık yüksek akımı sağlayamaz. Bu nedenle, bahçe kapısına kadar düşük voltajlı bir kablo hattının çekilmesi zorunludur. Genellikle ev içindeki bir sigorta kutusuna yerleştirilen transformatörler veya güç kaynakları kullanılır. Kablo kesitinin, mesafeye bağlı olarak oluşabilecek voltaj düşüşünü önleyecek kalınlıkta seçilmesi kritik önem taşır. Uzun mesafelerde yetersiz kablo kalınlığı, kilide ulaşan voltajın düşmesine ve elektromanyetik bobinin pimi çekecek yeterli gücü üretememesine neden olur.
Dış Mekan Koşullarına Karşı Koruma ve Güvenlik
Dış mekanda bulunan tüm bileşenlerin elektromanyetik uyumluluk ve yalıtım standartlarına uygun olması gerekir. Nem, toz ve sıcaklık dalgalanmaları elektronik devrelerin korozyona uğramasına yol açabilir. Bu nedenle dış üniteler en az IP54 veya IP65 koruma sınıfına sahip olmalıdır. Elektrikli kilit sistemlerinde, aşırı akım veya voltaj dalgalanmalarına karşı sistemi korumak amacıyla koruyucu diyotlar kullanılır. Bu diyotlar, bobine verilen enerji kesildiğinde oluşan ters indüksiyon akımını sönümleyerek diyafonun hassas mikroçiplerinin zarar görmesini engeller. Ayrıca, sistemin fiziksel olarak dışarıdan kabloların kısa devre yaptırılmasıyla açılmasını önlemek için, kilit kontrol rölesinin dış ünitede değil, korunaklı bir iç mekanda bulunması güvenlik açısından oldukça önemlidir.
