Gömme dolap projelerini doğru analiz etmek, montaj aşamasında ortaya çıkabilecek maliyetli hataların önüne geçmek için kritik bir adımdır. Bir teknik çizimi doğru okumak, sadece bölmelerin yerini görmek değil, milimetrik ölçüleri, malzeme kalınlıklarını ve mekanik hareket alanlarını fiziksel kurallar çerçevesinde değerlendirmektir.
Teknik Görünüşlerin Dili: Plan, Kesit ve Cephe

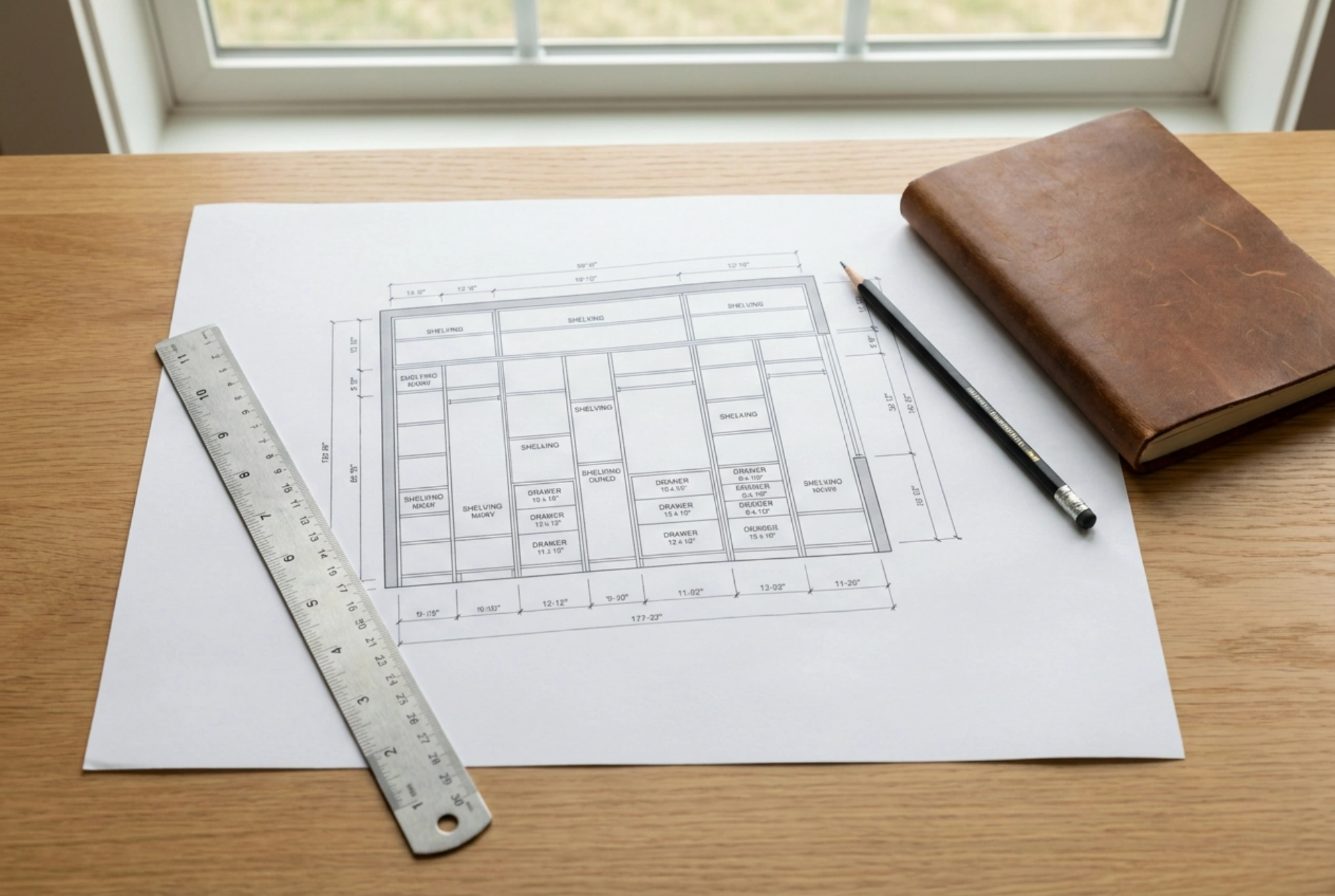

Bir mobilya projesi genellikle üç temel düzlemde sunulur: cephe görünüşü (ön cepheden kapaklı durum), kesit görünüşü (kapaklar kaldırıldığında iç yerleşim) ve plan (üstten bakış). Hataları yakalamak için bu üç görünüşün birbiriyle tutarlı olup olmadığı kontrol edilmelidir. Cephe görünüşünde simetrik duran iki kapağın arkasında, kesit görünüşünde tek bir geniş bölme mi yoksa iki ayrı dikey panel (dikme) mi olduğu incelenmelidir. Plan görünüşünde ise duvarların düzensizliği, yani gönye sapmaları kontrol edilmelidir. Gerçek dünyada hiçbir oda tam 90 derecelik açılara sahip değildir. Bu nedenle projenin kenarlarında duvar ile dolap gövdesi arasında en az 2 ila 5 santimetrelik montaj boşlukları (kapama çıtaları) bırakıldığından emin olunmalıdır. Bu çıtalar, duvar eğriliklerini absorbe ederek dolabın teraziye alınmasını sağlar.
Derinlik Hesabı ve Sürgülü Kapak Mekanizmaları
Dolap projelerinde en sık yapılan hata, brüt derinlik ile net kullanım derinliğinin karıştırılmasıdır. Standart bir elbise askısının rahatça dönebilmesi ve kıyafetlerin kapaklara sürtünmemesi için net iç derinliğin en az 55, ideal olarak 60 santimetre olması gerekir. Klasik menteşeli kapaklar kullanıldığında kapak kalınlığı (genellikle 18 milimetre) bu derinliğe çok az etki eder. Ancak sürgülü kapak mekanizmaları, çalışma prensipleri gereği dolap derinliğinden 8 ila 10 santimetre arasında bir pay çalar. Çizimde dolap toplam derinliği 60 santimetre olarak belirtilmişse ve sistem sürgülü ise, iç kullanım alanı 50 santimetreye düşecektir. Bu durum, montaj sonrasında ceket ve kabanların kapaklara sıkışmasına yol açar. Projeyi incelerken ray mekanizmasının gerektirdiği teknik boşluğun toplam derinliğe eklenip eklenmediği mutlaka sorgulanmalıdır.
Mekanik Çakışmalar: Çekmece ve Menteşe Aksı Uyumu
İç çekmecelerin ve hareketli aksesuarların (örneğin pantolon askılıkları) yerleşimi, kapak açılış açıları ve menteşe konumlarıyla doğrudan ilişkilidir. Menteşeli kapaklarda, kapak 90 derece açıldığında dahi menteşe gövdesi dolap gövdesinin içine doğru birkaç santimetre taşar. Eğer bir iç çekmece, menteşenin tam hizasına yerleştirilmişse, çekmece dışarı çekilirken kapak yüzeyine veya menteşeye çarpacaktır. Benzer şekilde, sürgülü kapaklarda iki kapağın üst üste bindiği orta kesişim noktalarında (aks bölgesinde) kalan çekmeceler asla tam olarak açılamaz. Bu hatayı önlemek için teknik çizimde çekmece kenarları ile dolap yan panelleri arasında dolgu parçalarının (kör kasa) tasarlanıp tasarlanmadığı kontrol edilmelidir. Çekmecelerin çalışabilmesi için kapak genişliklerinin ve açılış yönlerinin çekmece çalışma koridoruyla çakışmadığından emin olunmalıdır.
Yük Dağılımı ve Raf Esnemesi (Sehim Kuralları)
Malzeme bilimi, mobilya tasarımının temelini oluşturur. Genellikle 18 milimetre kalınlığında melamin kaplı yonga levha veya MDF'den üretilen rafların belirli bir taşıma kapasitesi ve maksimum esneme limiti (sehim) vardır. Fiziksel kurallara göre, desteklenmeyen bir rafın uzunluğu 80-90 santimetreyi geçtiğinde, üzerine konulan yükün etkisiyle zamanla ortadan bükülmeye başlar. Projede 100 santimetreden daha geniş ve altında dikey bir destek (orta dikme) bulunmayan açık raflar varsa, bu durum ileride kalıcı deformasyona neden olacaktır. Geniş açıklıklara sahip bölgelerde raf kalınlığının 25 veya 30 milimetreye çıkarılması ya da arka kısımdan görünmeyen bir metal veya ahşap profil ile desteklenmesi teknik bir zorunluluktur. Tasarımda bu tür geniş açıklıkların dikey bölücülerle sınırlandırılıp sınırlandırılmadığı dikkatle incelenmelidir.
Zemin ve Tavan Entegrasyonu: Süpürgelik ve Kurulum Payı
Gömme dolaplar doğrudan zemin ve tavan arasına oturtulduğunda iki temel montaj problemi ortaya çıkar. Birincisi, odanın zemininde bulunan süpürgeliklerdir. Eğer dolabın yan paneli arkadan süpürgelik formuna göre kertilmemişse veya dolabın arkasında bu boşluğu telafi edecek bir dolgu bandı yoksa, dolap duvara sıfır yanaşamaz ve arkada toz biriken boşluklar kalır. İkincisi ise montaj payıdır. Modüler dolap gövdeleri yerde birleştirilip dikey konuma getirilecekse, tavan yüksekliği ile dolap yüksekliği arasında köşegen uzunluğundan (hipotenüs) kaynaklanan bir kurtarma payı olmalıdır. Tavana sıfır yapılan dolaplarda, gövdenin dikilip yerleştirilebilmesi için üst kısımda en az 3-4 santimetrelik bir tavan kapama çıtası payı bırakılmalı ve dolap bu çıtanın altına monte edilmelidir. Projenizde bu montaj toleranslarının milimetrik olarak gösterildiğinden emin olun.
