Apartman bloklarında güvenlik ve erişim kontrolünü sağlayan kameralı diyafon sistemleri, optik verilerin ve ses dalgalarının dijital veya analog sinyallere dönüştürülerek daire içindeki ünitelerle paylaşılması prensibiyle çalışır.
Kameralı Diyafon Sistemlerinin Çalışma Mekanizması
Kameralı diyafonlar, dış ünitede yer alan bir optik sensör (genellikle CMOS veya CCD) aracılığıyla ortamdaki ışığı yakalar. Bu ışık, elektrik sinyallerine dönüştürülür ve bir video işlemcisi tarafından işlenerek dijital veri paketlerine veya analog yüksek frekanslı sinyallere dönüştürülür. Eş zamanlı olarak, dış ünitedeki mikrofon ses dalgalarını elektrik akımına çevirir. Bu iki sinyal (ses ve görüntü), ortak bir veri yolu (bus hattı) veya yerel bir IP ağı üzerinden ilgili dairenin iç ünitesine iletilir.

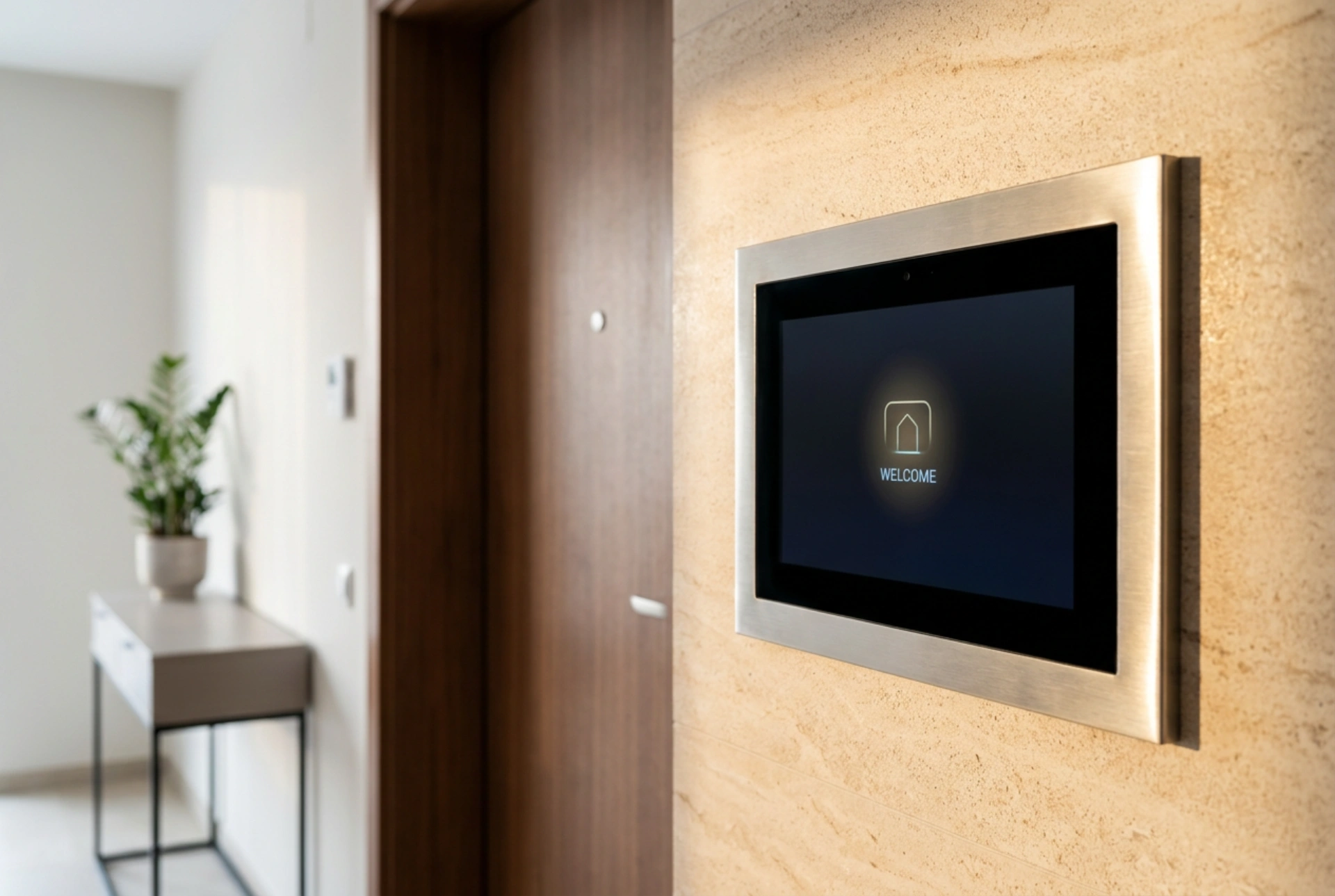

Daire içindeki monitör, gelen sinyalleri tekrar deşifre ederek ekranda görüntüye dönüştürür. Hoparlör ise elektrik sinyalini mekanik titreşimlere dönüştürerek sesi üretir. Kapı açma komutu verildiğinde, daire içindeki üniteden gönderilen düşük voltajlı bir elektrik sinyali, bina giriş kapısındaki elektromanyetik kilidi (solenoid valf veya elektrikli kilit karşılığı) tetikler ve mekanik dili serbest bırakır.
Kablolama Altyapısı: BUS Sistemi ve IP Teknolojisi
Apartman gibi çok daireli yapılarda diyafon sisteminin kararlı çalışması, kullanılan kablolama topolojisine doğrudan bağlıdır. Günümüzde en yaygın iki teknoloji BUS (veri yolu) sistemi ve IP tabanlı sistemlerdir:
- BUS Sistemi: Tüm dairelerin tek bir ana hat üzerinden seri veya paralel olarak birbirine bağlandığı sistemdir. Sinyaller polaritesiz iki tel üzerinden hem besleme, hem ses hem de video verisi olarak taşınır. Bu sistemlerde empedans uyumu çok önemlidir. Hat sonlarında yansımaları önlemek için uygun sonlandırma dirençleri kullanılmalıdır.
- IP Tabanlı Sistemler: Verilerin standart ağ kabloları (Cat5e veya Cat6) ve TCP/IP protokolü kullanılarak iletildiği modern sistemlerdir. Sinyal kaybı ve parazit riski minimumdur. Mesafe sınırlaması, switch ve tekrarlayıcılar (repeater) kullanılarak kolayca aşılabilir.
Optik Performans ve Görüş Açısı Kriterleri
Bir kameralı diyafonun etkinliği, dış ünitedeki kameranın mercek kalitesi ve konumlandırılması ile belirlenir. İdeal bir izleme için kameranın en az 110 ila 120 derecelik geniş bir yatay görüş açısına (wide-angle) sahip olması gerekir. Dar açılı lensler, kapının önündeki kör noktaları artırarak güvenlik açığı oluşturur.
Işık koşullarının yetersiz olduğu gece saatlerinde net bir görüntü elde edebilmek için kızılötesi (IR) LED aydınlatma teknolojisi kullanılır. İnsan gözünün göremediği ancak kamera sensörünün duyarlı olduğu kızılötesi dalga boyları (genellikle 850 nm), nesneleri aydınlatarak karanlıkta net siyah-beyaz görüntü elde edilmesini sağlar. Kamera konumlandırılırken doğrudan güneş ışığına maruz kalmamasına dikkat edilmelidir; aksi takdirde lens üzerinde blooming (aşırı parlama) ve sensörde kalıcı piksel hasarları meydana gelebilir.
Apartman Yönetimi ile Kararlaştırılması Gereken Teknik Detaylar
Ortak kullanıma tabi bu sistemlerin kurulumundan önce apartman genelinde netleştirilmesi gereken kritik teknik parametreler mevcuttur. İlk olarak, mevcut kablolama altyapısının durumu analiz edilmelidir. Eski analog diyafon kabloları (genellikle DT8 kablolar), yüksek frekanslı video sinyallerini taşırken yüksek sönümleme ve parazit üretir. Eğer altyapı yetersizse, kabloların Cat6 standardına yükseltilmesi veya BUS sistemine uygun koaksiyel destekli hatlarla değiştirilmesi kararlaştırılmalıdır.
İkinci olarak, sistemin gelecekteki genişletilebilirliği ve entegrasyon kapasitesi belirlenmelidir. Daire içi ünitelerin ekran boyutları (genellikle 4.3 inç veya 7 inç TFT/LCD) ve çözünürlükleri, daire sakinlerinin bütçe tercihlerine göre değişkenlik gösterebilir. Ancak merkezi santral ve dış ünitenin tüm bu farklı iç ünite varyasyonlarını destekleyecek esneklikte seçilmesi zorunludur. Ayrıca, kapı kilidini tetikleyen rölenin akım kapasitesi, kapı hidroliği ve kilit mekanizmasının ihtiyaç duyduğu güçle uyumlu olmalıdır.
